Simple Voronoi 01

From a post of Space Simmetry Structure blog i was inspired to this simple Voronoi 2d grasshopper definition. Thanks to Daniel Piker, author of the blog.

Simple Honeycomb01

Simple rhino grasshopper definition for a honeycomb tesselation without VBscript.

aast/// 1 day CONVENTION 8 Aprile 2009

Programma interventi dell’8 aprile:

Annarita Papeschi (Zaha Hadid Architects London) -- growing buildings - procedure progettuali algoritmico-generative

Marco Vanucci (Adams Kara Taylor London) -- making space_homeostatic serie

Fulvio Wirz (Zaha Hadid Architects London) -- sulla diversità dell'architettura parametrica

Ludovico Lombardi (Zaha Hadid Architects London) -- fluid urbanism - ordinare la complessità attraverso sistemi parametrici

Ludovica Tramontin (Università di Cagliari, ASPX) -- soft technology - tecnologia morbida di generazione computazionale

Federico Rossi (Zaha Hadid Architects, Architectural Association) -- performative typologies - nuovi modelli eco-sostenibili

Edmondo Occhipinti (Ecole Speciale d’Architecture Paris, Frank Owen Gehry Tecnologies) -- morphogenetic and parametric design: real virtuality

Alessio Erioli (Università di Bologna, e-cloud) -- processing nature

(moderano Andrea Graziano e Cesare Griffa, saluti di Riccardo Bedrone, Benedetto Camerana, Felice De Luca, Lorena Alessio)

aast/// 1day opening CONFERENCE 7 aprile 2009

aast advanced architecture Settimo Tokyo – Biennale 2009 – 20011 è un’iniziativa ideata e promossa da Casa delle Arti e dell’Architettura di Settimo Torinese CASARTARC, rivolta a professionisti e tecnici delle costruzioni per sviluppare un nuovo approccio al design attraverso strumenti innovativi.

Nell’ambito della Biennale, CASARTARC propone, per il 2009, eventi ed attività che hanno lo scopo di favorire l’impiego di software parametrici e generativi applicati al processo architettonico avanzato.

Attraverso una mostra di 30 progetti d’architettura sviluppati con software parametrici, provenienti da studi di fama internazionale (Zaha Hadid Architects London, AKT, openSystems, London, Frank Owen Gehry and Associates), ed una conferenza, si intende offrire una panoramica sullo stato attuale dell’arte.

martedì 7 aprile 2009

h.17,30 / Settimo Torinese, Teatro Garybaldi – Via Garibaldi 4

CONFERENZA con Filippo Innocenti, Architetto, Zaha Hadid Architects London

h.19,00 / Settimo Torinese, La Giardinera – Via Italia 90 bis

Inaugurazione della MOSTRA 30 projects EXHIBITION

Segue aperitivo

La mostra sarà visitabile dal 7 aprile al 17 maggio, in orario da concordare con gli organizzatori.

Ingresso GRATUITO con accredito sino ad esaurimento posti, prenotazioni ed iscrizioni: info@casartarc.org

Per aggiornamenti e news: www.aast09.wordpress.com, www.casartarc.org

L’evento è ideato e organizzato da CASARTARC Casa delle Arti e dell’Architettura con la curatela di Lorena Alessio, Silvia Rossi, Andrea Graziano, Davide Del Giudice e con il sostegno di:

Città di Settimo Torinese, Fondazione ECM, Ordine degli Architetti PPC

Provincia di Torino e sua fondazione OAT

Media partner: THE PLAN

Sponsor: Infoklix spa, Autodesk Inc, Bentley Systems

Sponsor tecnici: Bertech Paper Architecture, Z Corporation

Con il supporto di: Gehry Technologies, Robert McNeel & Associates

Si avvale del patrocinio di: Regione Piemonte, Provincia di Torino, Comune di Torino, Politecnico di Torino

Comunicazione ed immagine coordinata da Rosali Alessio

UFFICIO STAMPA CASARTARC

Miriam Boscolo – 011 8028391 – miriam.boscolo@casartarc.org

Barbara Salomone – barbara.salomone@casartarc.org

Flat panels01

I'm working on complex surface tesselation with triangular flat panels. This rhinoscript:

-plot a grid of points at U,V parameters of input surface

-draws 3 lines in order to create a triangular shape

-fillet lines with variable radius to rounded the edges of triangle shape

-extract endpoints and startpoints of fillet arcs

-draw lines from start points to endpoints in sequence

-join results curves

-add planar surface to realize flat panel with rounded corners

"hot" code:

-------------

For i =1 To Intuint-2 Step 2

For j =1 To intvint-2 Step 2

arrcurve5=array(arrpt(i,j),arrpt(i+2,j))

arrcurve6=array(arrpt(i+2,j),arrpt(i,j+2))

arrcurve7=array(arrpt(i,j+2),arrpt(i,j))

strcurve5=rhino.AddCurve(arrcurve5,1)

strcurve6=rhino.AddCurve(arrcurve6,1)

strcurve7=rhino.AddCurve(arrcurve7,1)

arrfillet1= rhino.addfilletcurve(strcurve5,strcurve6,1)

arrFillet = Rhino.CurveFilletPoints(strCurve5, strCurve6,1)



arrfillet2= rhino.addfilletcurve(strcurve6,strcurve7,1)

arrFillet = Rhino.CurveFilletPoints(strCurve6, strCurve7,1)



arrfillet3= rhino.addfilletcurve(strcurve7,strcurve5,1)

arrFillet = Rhino.CurveFilletPoints(strCurve7, strCurve5,1)



arrpt1 = Rhino.CurveendPoint(arrfillet3)

Rhino.AddPoint arrpt1

arrpt2 = Rhino.CurvestartPoint(arrfillet1)

Rhino.AddPoint arrpt2



arrpt3 = Rhino.CurvestartPoint(arrfillet3)

Rhino.AddPoint arrpt3

arrpt4 = Rhino.CurveendPoint(arrfillet2)

Rhino.AddPoint arrpt4

arrpt5 = Rhino.CurveendPoint(arrfillet1)



Rhino.AddPoint arrpt5

arrpt6 = Rhino.CurvestartPoint(arrfillet2)



Rhino.AddPoint arrpt6

strcurve10= Rhino.AddLine (arrpt1, arrpt2)

strcurve11= Rhino.AddLine (arrpt3, arrpt4)

strcurve12= Rhino.AddLine (arrpt5, arrpt6)



Rhino.JoinCurves array(strcurve10,strcurve11,strcurve12,arrfillet1, arrfillet2,arrfillet3)

Rhino.AddPlanarSrf array(strcurve10,strcurve11,strcurve12,arrfillet1, arrfillet2, arrfillet3)

--------------------------

sin/cos(x) surface01

Loft surface created by six section curves with sin(x), cos(x) profile.

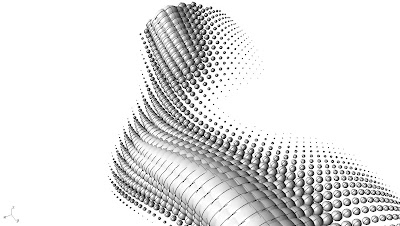

rhino.addsphere 01

This rhinoscript adds spheres at U,V points surface. The radius of sphere is the value of mean curvature of a surface at a U,V parameter.

aast/// advanced architecture settimo tokyo

Sono lieto di presentarvi un progetto nato dalla collaborazione con Andrea Graziano, l'autore del blog DigitAG&. Dopo due anni di lavoro con Andrea siamo riusciti grazie a CASARTARC  ad organizzare in Italia  l'evento di architettura avanzata :

AAST - Advanced Architecture Settimo Tokyo

aast organizza una serie di eventi promossi dall'associazione CASARTARC - Casa delle Arti e dell'Architettura di Settimo Torinese, che promuove sul territorio metropolitano torinese un'iniziativa volta a diffondere ed a portare know-how nel settore della progettazione architettonica avanzata.

aast propone attività tese a divulgare ed approfondire le tematiche della generative architecture e computational design divenendo rassegna dello stato dell'arte nella ricerca architettonica internazionale.

aast fornisce l'opportunità a professionisti e studenti di testare un nuovo approccio al design ed alla progettazione architettonica utilizzando strumenti innovativi.

aast apre uno sguardo sul presente della ricerca condotta dalle nuove generazioni di architetti per rendere maggiormente comprensibili le profonde trasformazioni in atto nel modo di pensare, fare e costruire l'architettura.

aast ha lo scopo di promuovere la ricerca tramite l'uso di software parametrici e generativi in grado di gestire ed integrare dati e componenti di un edificio nel modello parametrico.

Curators:Lorena Alessio, Andrea Graziano, Davide del Giudice

Art Director: Rosali Alessio

Assistents: Miriam Boscolo, Benedetta Roggeri

///1 CONFERENZA + 1 MOSTRA

martedì 7 Aprile 2009
- h. 17.30
CONFERENZA con Filippo Innocenti (Architetto, Zaha Hadid Architects - Roma)
presso il Teatro Garybaldi - Via Garibaldi 4, Settimo Torinese (TO)

- h. 19.00 Inaugurazione MOSTRA di designer italiani ed internazionali sull'advanced architecture presso La Giardinera CASARTARC - Settimo Torinese (TO)
Durata della mostra 7 Aprile-17 Maggio

///1 CONVEGNO

mercoledì 8 Aprile 2009
- h. 9.00-17.00
CONVEGNO advanced architecture
Relatori:
Annarita Papeschi (Zaha Hadid Architects London)
Marco Vanucci (Adams Kara Taylor London)
Fulvio Wirz (Zaha Hadid Architects London)
Ludovico Lombardi (Zaha Hadid Architects London)
Ludovica Tramontin (Università di Cagliari, Facoltà di Architettura, ASPeX )
Federico Rossi (Zaha Hadid Architects, Architectural Association)
Edmondo Occhipinti (Ecole Speciale D'Architecture in Paris, Gehry Technologies)
Alessio Erioli (Università di Bologna Italy, e-cloud)

/// 5 WORKSHOPS

Ogni workshop è suddiviso in due periodi di 3 giorni + 3 giorni.
Nel primo periodo tutors di aziende internazionali di software terranno un pre-corso di preparazione all'utilizzo del software.
Nel secondo periodo tutor-architetti, con una specifica esperienza di lavoro sull'applicazione dei software parametrici maturata in studi di architettura internazionali, mostreranno come il software parametrico influenza la progettazione e aiuteranno i partecipanti a sviluppare i loro progetti.

////////////////////////////////////////////////////
Design with Maya, MELscript and plug-in

1 - 6 giugno 2009
1, 2, 3 giugno Autodesk Tutors
4, 5, 6 giugno Tutors Fulvio Wirz e Ludovico Lombardi
(Zaha Hadid Architects London)

////////////////////////////////////////////////////
Design with Revit

progettazione architettonica e simulazione del rendimento energetico

29 giugno - 4 luglio 2009
29, 30 giugno -1 luglio 2009 Autodesk Tutors
2, 3, 4 luglio Tutors da definire

////////////////////////////////////////////////////
Design with Generative Components

13 - 18 luglio 2009
13, 14, 15 luglio 2009 Bentley Tutors
16, 17, 18 luglio Tutors Ludovica Tramontin
(Università di Cagliari, Facoltà di Architettura, ASPeX )
e Alessio Erioli (Università di Bologna Italy, e-cloud)

////////////////////////////////////////////////////
Design with Rhinoceros, Grasshopper and VB script

12 - 17 ottobre 2009
12, 13, 14 ottobre McNeel tutors
15, 16, 17 ottobre Tutors Annarita Papeschi
(Zaha Hadid Architects London) e Marco Vanucci
(AKT, openSystems, London)

////////////////////////////////////////////////////
Design with Gehry Technologies Digital Project

16 - 21 novembre 2009
16, 17, 18 novembre Gehry Technologies tutors
19, 20, 21 novembre Tutors Federico Rossi
(Zaha Hadid Architects London) e Edmondo Occhipinti
(Ecole Speciale D'Architecture in Paris, Frank Owen
Gehry and Associates)

Per prenotazioni e iscrizioni:
CASARTARC Casa delle Arti dell'Architettura - La Giardinera
tel. 011.80.28.391 - mail: staff@casartarc.org
Luogo: MusicLab, la Suoneria, Via Partigiani 4 - Settimo T.se (To)
Costi di iscrizione:
Studenti € 400 per workshop
Soci CASARTARC € 450 per workshop
Professionisti € 500 per workshop
Costo tessera CASARTARC €15 (compresa nel'iscrizione al workshop)

blog aast:

AAST09

sito casartarc:

CASARTARC

link al gruppo su facebook:

FACEBOOK

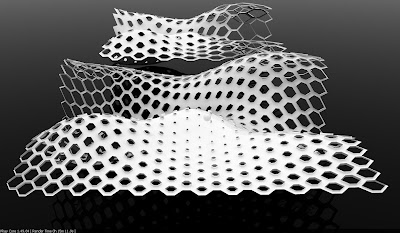

Rhino Tessellation04c

Rhino Tessellation04b

In this rhinoscript version the aperture of honey cells depends by the mean curvature of surface.

Rhino Tessellation04b

Point attractor version of previous rhinoscript. A point attractor controls the aperture of all honey cells. The opening of the cells is bigger when they are far from point, smaller if they are near the point attractor.

Rhino Tessellation04

This rhinoscript divides a surface in honey cells extruded by surface normal length( defined by the user) .
